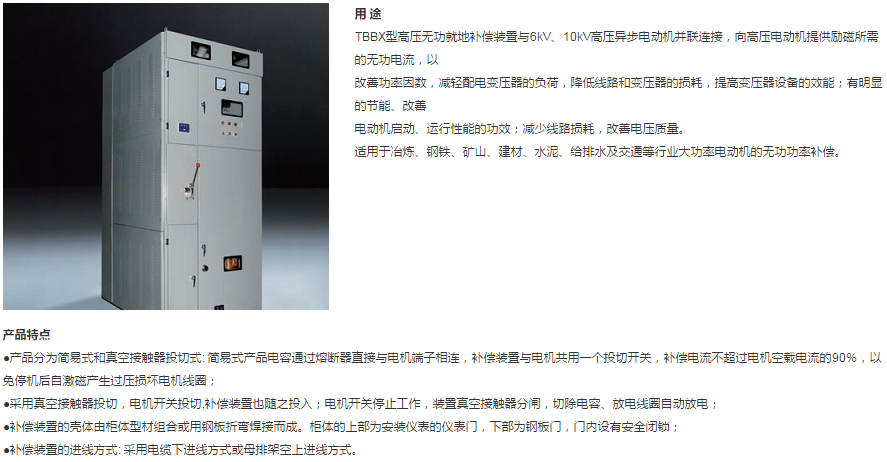

高压无功就地补偿装置 / High-voltage reactive local compensation device

主要技术参数

●额定电压：6kV、10kV;
●额定频率：50Hz;
●额定容量：50-1000kvar；
●结构形式：柜式;

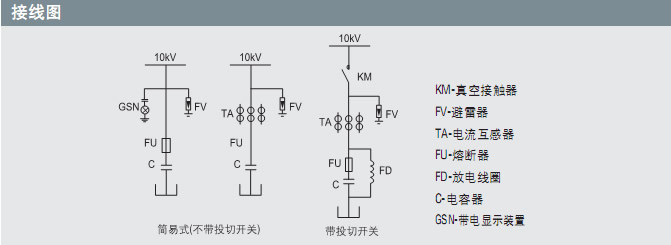

●电容接线方式：星接;
●工作方式：随电机工作而投入。

使用环境条件

●户内或户外使用;
●海拔高度不超过1000m;
●周围空气温度-25℃～+40℃;
●相对湿度：日平均不大于95％，月均不大于90％；
●安装地点无严重霉菌，无腐蚀性气体，无严重粉尘，
●无导电性尘埃存在，无严重振动。

序号	型号	额定电压 Un/kV	电容器组额定容量 Qn/kvar	电容器组额定电流 In/A	保护方式	并联电容器型号
1	TBBX6-90	6.6	90	7.9	单台电容器用熔断器保护或其它	BFM6.6/ 3-30-1
2	TBBX6-150	6.6	150	13.1		BFM6.6/ 3-50-1
3	TBBX6-200	6.6	200	17.5		BFM6.6-200-3
4	TBBX6-300	6.6	300	26.2		BFM6.6/ 3-100-1
5	TBBX6-600	6.6	600	52.5		BFM6.6/ 3-200-1
6	TBBX10-90	10	90	4.7		BFM11/ 3-30-1
7	TBBX10-150	10	150	7.9		BFM11/ 3-50-1
8	TBBX10-200	10	200	10.5		BFM11-200-3
9	TBBX10-300	10	300	15.75		BFM11/ 3-100-1
10	TBBX10-450	10	450	23.6		BFM11/ 3-150-1
11	TBBX10-600	10	600	31.5		BFM11/ 3-200-1
12	TBBX10-900	10	900	47.2		BFM11/ 3-300-1
13	TBBX10-1000	10	1000	52.6		BFM11/ 3-334-1

序号	型号	额定电压 Un/kV	电容器组额定容量 Qn/kvar	电容器组额定电流 In/A	保护方式	并联电容器型号
1	TBBX6-90	6.6	90	7.9	单台电容器用熔断器保护或其它	BFM6.6/ 3-30-1
2	TBBX6-150	6.6	150	13.1		BFM6.6/ 3-50-1
3	TBBX6-200	6.6	200	17.5		BFM6.6-200-3
4	TBBX6-300	6.6	300	26.2		BFM6.6/ 3-100-1
5	TBBX6-600	6.6	600	52.5		BFM6.6/ 3-200-1
6	TBBX10-90	10	90	4.7		BFM11/ 3-30-1
7	TBBX10-150	10	150	7.9		BFM11/ 3-50-1
8	TBBX10-200	10	200	10.5		BFM11-200-3
9	TBBX10-300	10	300	15.75		BFM11/ 3-100-1
10	TBBX10-450	10	450	23.6		BFM11/ 3-150-1
11	TBBX10-600	10	600	31.5		BFM11/ 3-200-1
12	TBBX10-900	10	900	47.2		BFM11/ 3-300-1
13	TBBX10-1000	10	1000	52.6		BFM11/ 3-334-1
