TBB系列高压无功集中补偿柜

一、概述

   TBB系列高压无功集中补偿柜(简称高压电容柜)主要用于6~35kV系统中,用以补偿系统无功功率,提高功率因数,调整电网电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率。
    电力系统中的负载大部分是感性的,加上各工矿企业越来越多的使用电力电子设备,使电网功率因数很低。较低的功率因数降低了设备利用率,增加了供电投资,有损电压质量,降低了设备使用寿命,增加了线损。为了改善电网功率因数很低带来的这些不利于生产的因素,必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的,通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中,大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路,其电压与电流的相位差较大,功率因数较低。并联电容器后电压与电流的相位差变小,使功率因数提高。
   TBB系列高压电容补偿柜的应用范围极为广泛,适用于冶金、矿山、建材、石化、机械等行业供配电系统集中补偿。

二、性能特点

l 采用优质高压电力电容器,具有可靠性高、寿命长、损耗小、运行温升低、故障率低等特点,电容器内置或外置放电元件,保证装置在脱离电网后,5分钟内将残压降至50V以下;
l 采用高压喷逐式熔断器作为单台电容器的短路保护,确保设备安全运行;
l 配置电抗率为1%-12%的串联电抗器,可限制合闸涌流和抑制3次以上谐波。电抗率大小视用户要求配置;
l 视补偿容量大小可采用单星形或双星形接线方式,保护方式主要有中性点不平衡电流保护、开口三角电压保护、电压差动保护。
l 节电效果明显,将电网功率因数提高到0.95以上,电流下降10%~20%,有效降低线损。
l 自身损耗低,本装置所使用的电容器,自身的能量损失极小是一般油浸低胆电容器的五分之一以下。

三、主要技术指标

1  额定电压:10kV
2  额定控制电压:220V
3  额定投切容量:4000kvar/每回路(最大值)
4  绝缘水平:42 kV/min
5  机械寿命:10万次

四、常规元件表

代   号名   称型   号备  注
QS隔离开关GN19,GN30
QF真空断路器VS1--12
TA电流互感器LA-10
GE接地开关JN2-10
FS避雷器HY5WR-17/45
L串联电抗器CKSG
C并联电容器BFM
FD放电线圈FDRZ2
FU喷逐式熔断器BRW2-10

母线、绝缘子


二次控制元件


柜体、构架等

五、执行和参照标准

GB/T11022-1989      《高压开关设备和控制设备标准的共用技术要求》
GB50227-95          《并联电容器装置设计规范》
JB7111-93            《高压并联电容器装置》
DL/T604-1996        《高压并联电容器装置订货技术条件》

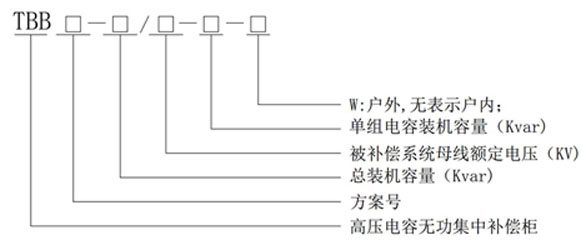

六、型号命名



七、使用环境:

l 环境温度:-20℃~+40℃
l 相对湿度:不超过85%
l 海拔高度:小于1000m
l 安装地点无剧烈振动,地面倾斜度不超过50
l 安装地点无导电及爆炸性尘埃,无腐蚀性气体
l 供电电源符合国家标准规定,没有较强的谐波分量。
注:若有特殊环境使用条件,请在订货时与我公司申明和协商

八、定货须知:

订货时须提供下列资料:
1、 订货时须注明:额定电压,额定功率,负载变化情况,补偿前及补偿后的功率因数.
2、明对柜体颜色,柜体尺寸有关特殊要求。
3、备型号、数量及二次线路操作电压等。
4、用户所需电容柜的投切方式和配置。
5、不能满足一般环境条件的应特别提出。
6、客户一次电压、电流互感器的变比。
7、补偿装置进、出线方式
注:若有特殊要求,请与我公司协商定货。
